PUNTO TUNING AUDIO !!!!! New progetto !!

Ciao a tutti !!! eccoci di nuovo su un nuovo progetto... su una punto del nostro amico Michele !

Ebbene si ho realizzato un nuovo progetto su una Fiat Punto, composto da:

Radio Alpine cde 112

Kit due vie Focal anteriore 80 watt rms 4 ohm

Subwoofer Alpine SWX - 1043 D , 4 + 4 ohm doppia bobina 1000 watt rms 3000 di picco

Amplificatore front Hertz HCP 2 , 2 x 55 watt rms 4 ohm

Amplificatore Sub. Hertz HDP 1 , 1 x 600 watt rms 4 ohm / 1 x 1000 watt rms 2 ohm

Bene ora che abbiamo conosciuto i componenti passiamo alla costruzione cassa con tutti i dettagli dell'impianto in questione !

La cassa è stata progettata reflex in legno MDF da 1,9 cm nella facciata del sub è stato fatto un anello sempre da 1,9 cm in MDF sempre per rinforzo per via del peso del sub. La cassa come sempre è costruita totalmente a incastri senza nessuna vite su.. il reflex si trova sulla facciata frontale a fianco del sub.

Il box è interamente incollato e costruito senza l'utilizzo di viti per il fissaggio delle pareti, come potete vedere sulla parte frontale è stata fatto un rinforzo per poter sostener il peso del piccolo SWX 1043D =)

Collaudo dei componenti se tutto andava a pennello !

Ora passiamo al fono assorbente interno lana sintetica da 2.5 cm posizionato su tutte le pareti interne tranne la parete anteriore dove ce sub e reflex!

Il fono assorbente è stato fissato con un po di silicone.... e come vedete dietro c'è il foto per il connettore a vaschetta doppia per il collegamento del sub !

Ecco il tutto montato

Test in baule

La cassa è stata rivestita in moquette grigia su tutti i lati.. il colore grigio è stato scelto per fare uno stacco dalla solita moquette nera =) =)

Ora tocca a dove posizionare gli ampli e creare una cosetta carina e particolare esteticamente !! ebbene eccoci qua abbiamo creato un supporto sul lato sx del sub da tappare il foro che rimaneva in baule... e abbiamo posizionato il pannello con una diagonale che va esattamente da un angolo all'altro del sub !! ecco a voi foto del supporto e del posizionamento degli ampli ! come vedete abbiamo posizionato uno strumento per staccare il spazio vuoto restante.. un voltometro a incasso !!

rivestimento del pannello degli ampli con la stessa stoffa della cassa del sub.

Montaggio ampli e cablaggio amplificatori ! =)

Montaggio finale del baule !

Cablaggio alcune foto di alcuni particolari del lavoro svolto sui punti di connessione di cavi di alimentazione e audio !

Abbiamo utilizzato un cavo da 12 mmq per Amplificatore front Hertz HCP 2, fusibile singolo da 60 amper e un 25 mmq per Amplificatore Sub. Hertz HDP 1 con fusibile singolo da 120 amper, da batteria a porta fusibile abbiamo fatto una connessione per entrambi i fusibile con cavi da 25 mmq !

E per finire abbiamo fatto una leggera illuminazione a led blu soft per dare un tocco di classe colorato al baule... ecco il lavoro finito in baule! cosa ne pensate ? =)

PROSSIMAMENTE AGGIORNAMENTO FOTO CON RADIO, PORTE E ALTRE NEWS !! =)

Come regolare la frequenza di taglio sull' amplificatore per un subwoofer o per le porte.

CIAO RAGA!! VI SIETE MAI CHIESTI COME

FARE A REGOLARE LA FREQUENZA SU

UN'AMPLIFICATORE?? COME LO CALCOLIAMO??

Bene facciamo un po di chiarimento su questa cosa.. siccome solitamente si deve tagliare a 80 - 100 - 200 HZ ma come faccio se non ce esattamente scritto 80 sul nostro amplificatore??

Inanzi tutto spieghiamo molto semplicemente cos'è:

(Hertz -Hz- è l' unità di misura della frequenza che è un'onda che varia positiva - negativa nel tempo per secondi..

esempio 50 hz -tensione di casa vostra ad esempio- sono 50 volte movimenti positivi negativi della corrente fatti in 1 secondo..

il vostro cuore fa 70 battiti di media al minuto cioè 70 battiti : 60 sec = 1,166 hz)

vi metto una foto di esempio dove si vedono le regolazioni

qui su questo ampli è ben scandagliata le frequenze principali ad esempio 80 hz

MA SE VI METTO QUESTO AMPLI??

COME POTETE VEDERE CE IL FILTRO CHE VA 50 a 500.. CON NESSUN ALTRO NUMERO.. VI SPIEGO COME CALCOLARE AD ESEMPIO 80 Hz.

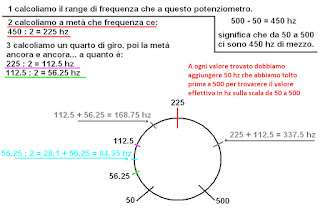

 In questa immagine vi spiego come calcolare le varie frequenze.. nel punto 4 se vedete abbiamo trovato la metà tra 112.5 e 56.25.. se noi facciamo 112.5 : risulterà appunto 56.25 come abbiamo calcolato nel punto 3  però se facciamo 56.25 e dividiamo :2 = avremmo il risultato 28.1 che se sommato a 56.25 risulta 84.35 hz. se a 56.25 sottraiamo questo valore (28.1) troveremo la meta tra 50 e 56.25 ovvero 56.25 - 28.1 = 28.1.

Ogni risultato trovato dobbiamo aggiungere il valore 50 cosi da avere il risultato di frequenza trovato, cioè riporto i valori calcolati come esempio qui sopra:

Partenza 50 hz

28.1+50=78 hz

56.25+50=106.2 hz

84.35+50=134.35 hz

112.5+50=162.5 hz

168.75+50=218.75 hz

225+50=275 hz

e cosi via.

vi porto un altro esempio di un amplificatore con regolatore di frequenza lineare e non rotativo, l'audison SRX.

Il sistema è uguale al primo non cambia assolutamente, al posto di essere rotativo abbiamo un lineare come tipo di potenziometro

Grazie per avermi seguito vi invito a commentare qui sotto e a mettere il vostro voto in fondo al blog.
