Impianto stereo PUNTO 3 porte !

CIAO! Vi presento l'impianto fatto sulla macchina del mio amico ALBERTO !
Punto ELX 1.2 - 3 porte!
Un impianto dal basso molto profondo!!

  Caratteristiche impianto audio!
- Sorgente Alpine IDA-X100
- Fronte Alpine SPG-17CS 70 watt rms
- Pannello posteriore Alpine SPG-17CS 70 watt rms
- Doppio Subwoofer Alpine Type G SWG-1244 250 watt rms (l'uno)
- Amplificatore 4 canali Alpine MRX-M50
- Amplificatore Mono canale 300 watt rms 4 ohm / 500 watt rms 2 ohm

VIDEO SUL MI CANALE DI YOU TUBE !! QUI

Be... un impianto semplice ma con del carattere di cattiveria ! e purezza nell'audio !

Alcune foto della costruzione !!


INIZIAMO DALLA SORGENTE ! IDA-X100



Costruzione box sub !!                       N° 2   ALPINE SWG-1244


 Assemblaggio primi pezzi ...
                 Fianchi e condotti reflex !
      Tutto e unicamente a incastro
        con legno da 1,9 mm!


 Assemblaggio !



Assemblaggio completato !
Carteggiata di fino, in siliconata per sicurezza!


55 litri d'aria ogni uno !!








 Fori per gli attacchi dei Subwoofer !

Fase di cartegiatura e verniciatura !
Nero semi-lucido !

Insonorizamento interno box Subwoofer!

Bene! Qualche foto delle modifiche fatte in porta tra woofer e tweeter!


Adattatori per poter far stare i nuovi Alpine!



Modifiche tweeter portiere ! direzionabili !

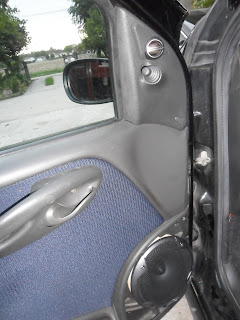

Portiere finite !


Passiamo al montaggio amplificatori !!

Gli amplificatori sono stati posti sul lato dx del baule tramite un supporto in legno da 1,5 cm di spessore; sono stati posizionati uno sopra l'altro grazie alle ridotte dimensioni degli amplificatori!
Sono stati alimentanti da due cavi (uno per amplificatore) diretti dal + della batteria, cavo di sezione 14 mmq.



Collegamenti amplificatori con capocorda appositi a occhio
e puntali da 16 mmq per i cavi di alimentazione






Una volta posizionato e collegato tutto sugli ampli siamo passati al posizionamento della cassa del Subwoofer, al collegamento del pannello posteriore e all'illuminazione Verde =D !

ED ECCO A VOI  COME L'IMPIANTO RISULTA FINITO !







COSA NE PENSATE ?

UN SALUTO DA KETTO90 & ALBERTO
 CONTINUATE A SEGUIRMI QUI E SU YOU TUBE !
