Doppio Woofer da 16 cm in porta !

Come lavorare una porta senza vetroresina ??
con un risultato finale molto simile all'originale ?

Be ragazzi innanzi tutto ciao a tutti e grazie di seguire e di commentare,,, oggi propongo il mio ultimo progetto per chi mai volesse provare una costruzione diversa su una strada diversa per un doppio woofer in porta !

Bene come ultima modifica fatta sulla mia 147 è quella di smontare i woofer che avevo sulle porte posteriori e di portarli sull'anteriore cosi da sdoppiare il fronte e lavorare solo su anteriore con l'ampli e non più anche sul posteriore per ora =) prima cosa mi sono preso due pannelli (usati) per fare la modifica (per non modificare i miei) e prova a vedere come posizionare le casse quanto spazio occupavano sul pannello... le casse o woofer in questione sono del kit alpine SPR 60C:

Woofer
Diametro 16,5 cm
Profondità 5,9 cm
Diametro incasso 13,6 cm

Griglia
Diametro 17,6 cm
Altezza 2,8 cm

Bene ora che vi o elencato le loro caratteristiche passo a qualche foto =)
(chiedo già scusa ma molte foto me le carica girate e non me le fa raddrizzare)
Poi sono passato a togliere un po di pazzi extra al progetto =) =)


Poi o preso MDF 3 mm di spessore e o creato la facciata che si vedrà e che darà la forma alla porta !


si passa al montaggio e al fissaggio con colla da legno (dopo una carteggiata al pannello con carta di grana grossa) e tramite a viti e a dei tappi di legno o fatto in modo che il legno prendesse la sagoma della porta ! (importante se non volete aver brutte sorprese coprite per bene il pannello in tessuto o pelle della parte superiore per evitare di rovinare o sporcare !)

VI MOSTRERO' NON SEMPRE ENTREMBE LE PORTE MA MOLTO SPESSO DI UNA SOLA PORTA PERCHE' SULL'ALTRA VIENE EFFETUATO IL STESSO PROCEDIMENTO!


Risultato dopo che si è asciugato per bene il collante!

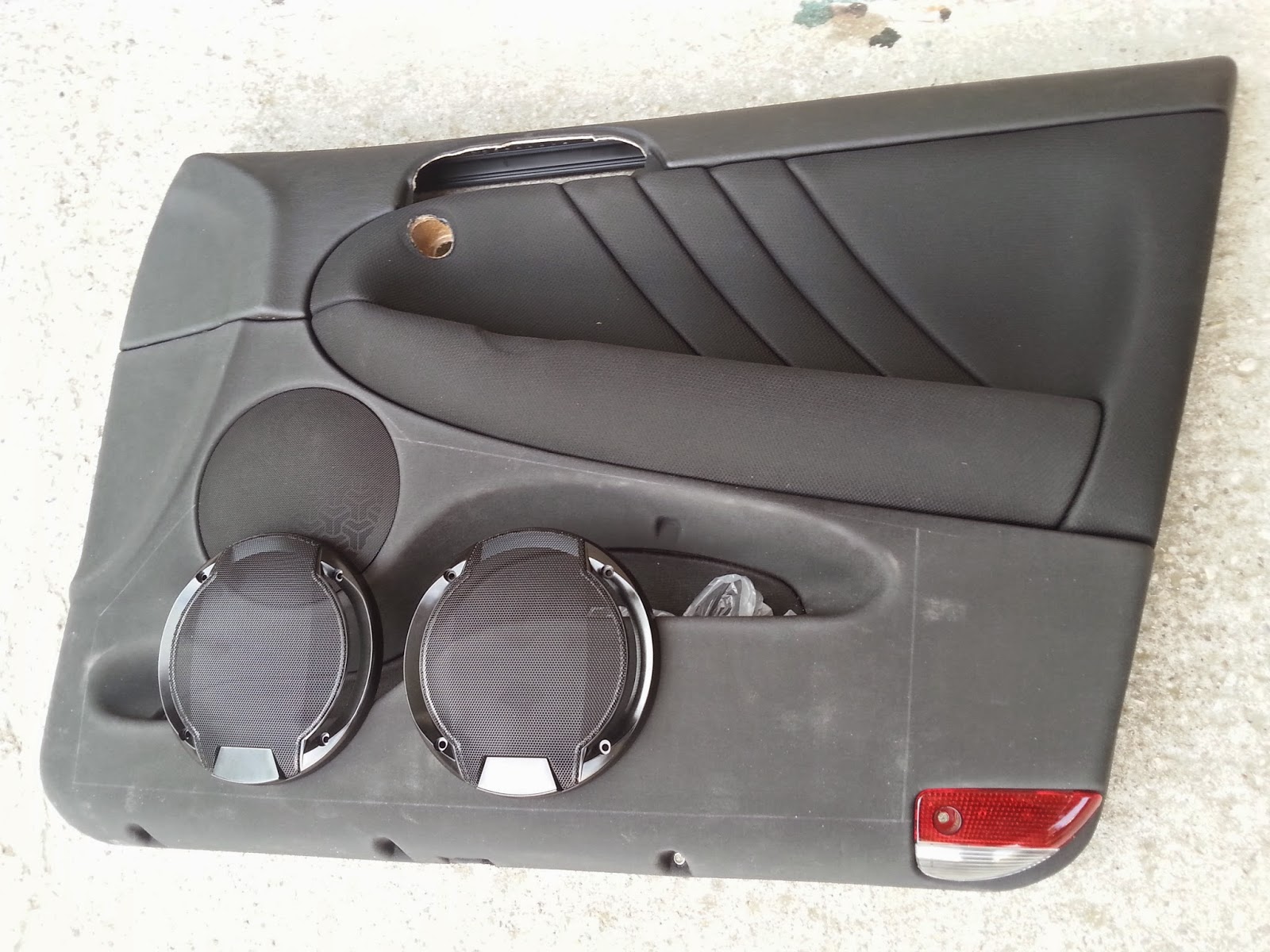

Seconda prova e decisione definitiva di come posizionare i woofer !



Bene ora con stucco apposito da legno abbiamo stuccato in modo da tirare via i buchi precedentemente fatti per sagomare l'mdf e per accompagnare il scalino tra mdf e il pannello porta in modo da arrivare a un buon risultato finale!



Poi dopo che si è asciugato il tutto siamo passati a una carteggiata in modo da definire ogni punto se ce di bisogno si ristucca alcuni punti di imperfezione in modo da avere il risultato migliore finale !


dettaglio del stucco che riporta la forma della porta


dettaglio dell'interno come risulta !


Poi una volta che la porta ci risulterà a un buon risultato si passa alla foratura dell'mdf del diametro delle griglie dei woofer ! nel mio caso ho scelto di montare anche le griglie per evitare di rovinare i woofer.. poi se voi volete potere non montarle in questo caso forare l'mdf del diametro del woofer !


OK ragazzi ! ora vi chiedete.. " ma i woofer come li fassa?? " ebbene ho creato con legno multistrato da 1,9 cm la sagoma interna alla porta ed è stato carteggiato togliendo e stondando l'eccesso in modo che il legno vada il più aderente possibile all'mdf , poi una volta fissato tramite un bel po di colla da legno e delle viti.. sono stati riempiti di schiuma (poliuretano espanso) tutti gli spazzi dove non appoggiava e in modo anche di far si che diventi un corpo unico!





Bene ora che la colla e la schiuma sono ben asciugati procediamo a forare il pannello del diametro dei woofer (ovviamente si provano i woofer che entrino bene) si carteggia sempre da arrotondare gli angoli dei fori (non facciamo le cose a metà) =)!

Ora che siamo certi che il pannello è apposto e non ce più da toccarlo nel senso montaggio andiamo avanti nella parte PIU' IMPORTANTE, carteggiamo il tutto di carte a grana grossa e stucchiamo il tutto con stucco da carrozzare poi carteggiamo e diamo una mano di fondo qualsiasi colore va bene, sicuramente ci saranno delle imperfezioni per ciò diamo un'altra stuccata leggera al tutto e ri-carteggiamo con carta fine in modo da tirare il tutto perfetto e di essere sicuri che non ci siano imperfezioni !

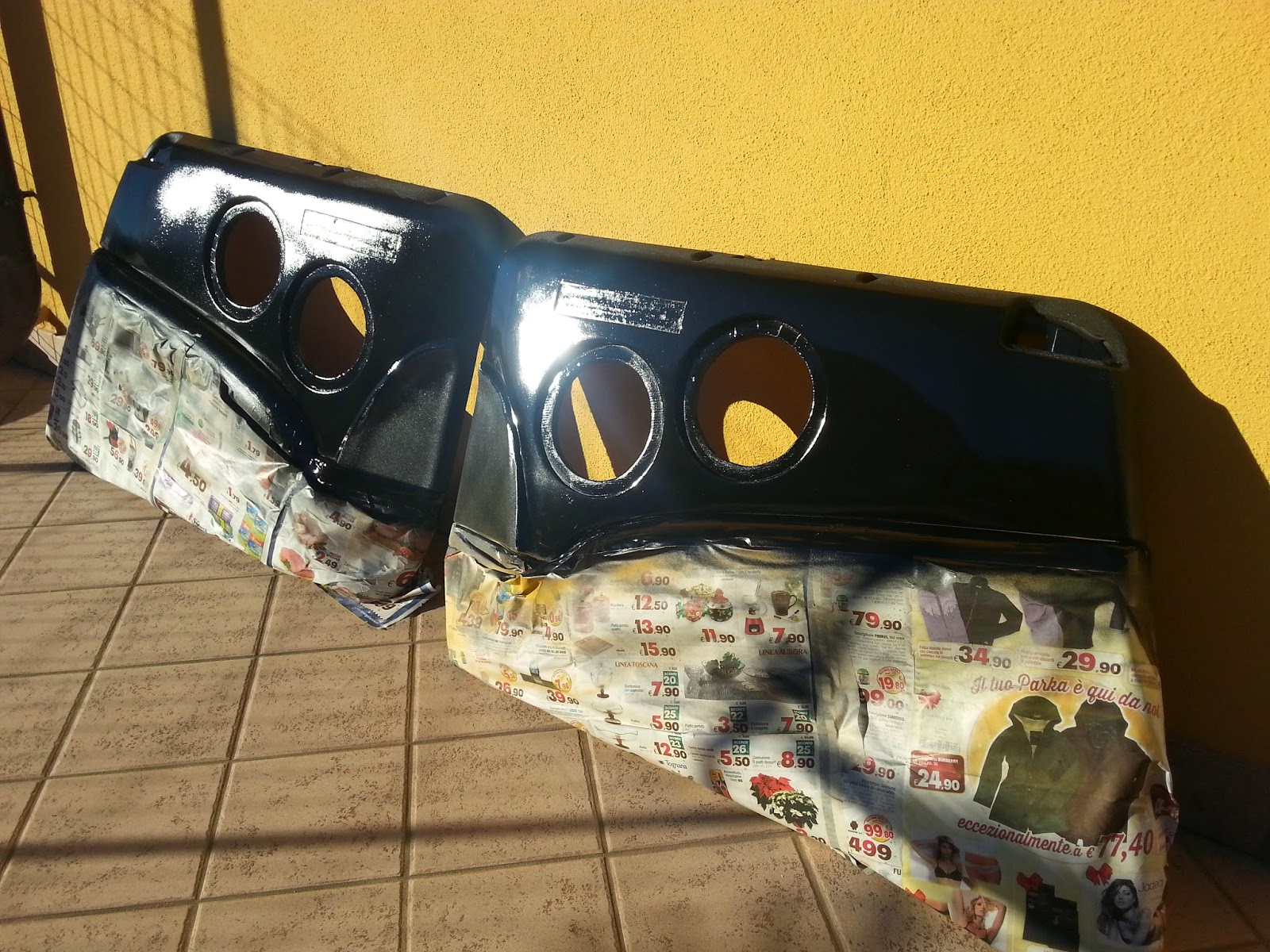

bene ora si da l'ultima mano di colore, colore sempre di fondo non definitivo ! RICORDATE una base fatta bene lisciata bene senza imperfezioni si avrà un ottimo risultato sia se si vernicia o se si fa in pelle o stoffa !



risultato a vernice asciutta e prova delle griglie e della scritta che monterò !


collaudo sulla porta della macchina per vedere se tutto monta bene e se i woofer entrano e stanno giusti !

Ottimo ragazzi tutto va a pennello ora da qui in poi siamo sicuri che non dobbiamo più modificare e ora dobbiamo decidere cosa e come finirle! colore pelle o stoffa ?? be io vi dico ho optato per il tessuto qualcosa di un po particolare =) ecco il risultato.....


Passiamo al montaggio componenti e montaggio finale sulla macchina ! bene ecco a voi il risultati finale delle mie porte ! Se avete seguito sono interamente costruite in legno e non è stata usata vetroresina il risultato a parere mio sembra ottimo, il pannello pesa poco più dell'originale e la linea è molto simile all'originale !


  siamo alla fine anche di questo argomento se avete domande fatele pure o se avete critiche =) il risultato sonoro a mio
 avviso è buono se volete potete vedere il video anche
su YouTube


E COME SEMPRE  UN SALUTO DA KETTO90
GRAZIE A TUTTI.




7 commenti:

  1. Ciao Ketto. Complimenti un vero capolavoro, sono venute benissimo! Anche a me piacerebbe il doppio woofer ma ho paura di non riuscirci. Ciao da benedetto :-)

    RispondiElimina
  2. Ciao Mirco. Complimenti per il bel lavoro :-) sono venuti benissimo! Anche a me piacerebbe il doppio woofer, ma ho paura di non riuscirci. Saluti da Benedetto.

    RispondiElimina
  3. Ciao Mirco, sono sempre io Benedetto. Una curiosità : Il secondo woofer come si collega? Tu li ai collegati in parallelo sullo stesso crossover ?

    RispondiElimina
  4. Ciao allora le casse che monto sono con crossover separati da tweeter e woofer... i tweeter sono sue canali dell ampli e o mantenuto il loro crossover cosi da avere il taglio di frequenza e i woofer li ho collegati in parallelo tra loro e tagliati dalla radio a 80 hz.. e o mantenuto i loro filtri che è una semplice bobina a hordo woofer che taglia in alto il woofer..

    RispondiElimina
    Risposte
    1. Ciao. Io ho il kit monza della coral tweeter woofer e filtro. Se un domani vorrei aggiungere il secondo woofer, come devo collegarlo?

      Elimina
    2. non sono altoparlanti bi-amplificate cioè a filtri separati.. dovresti o accoppiarli a filtri passivi già fatti o auto costruiti filtro passa basso per il woofer e filtro passa altro per il tweeter cosi da tagliare le frequenze... oppure usare filtri attivi in modo da regolarle per bene o ultima cosa ma secondo me migliore usare un processore audio tipo alpine PXA H701 / 800 o bit one audison

      Elimina
